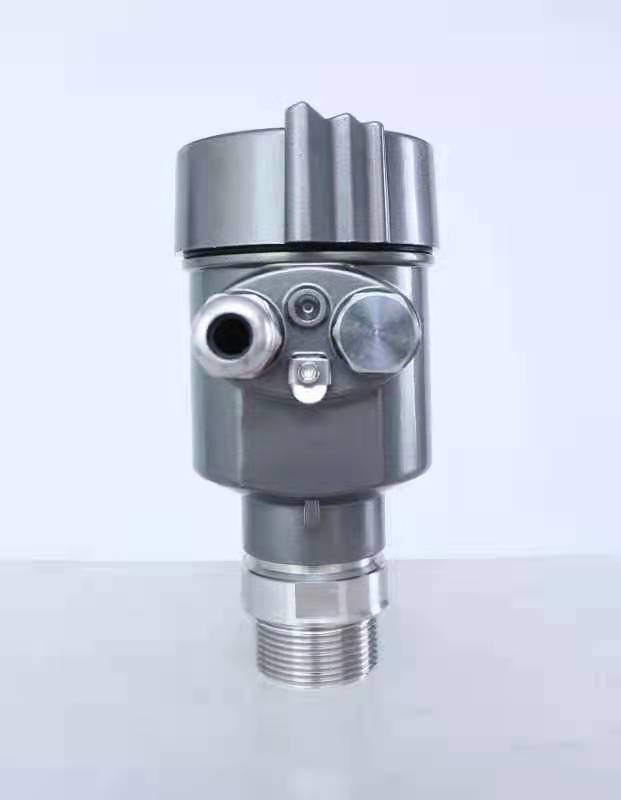

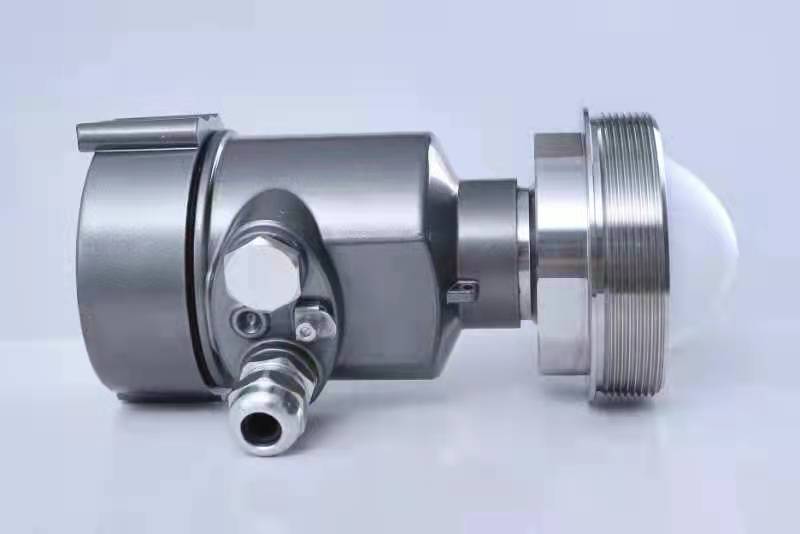

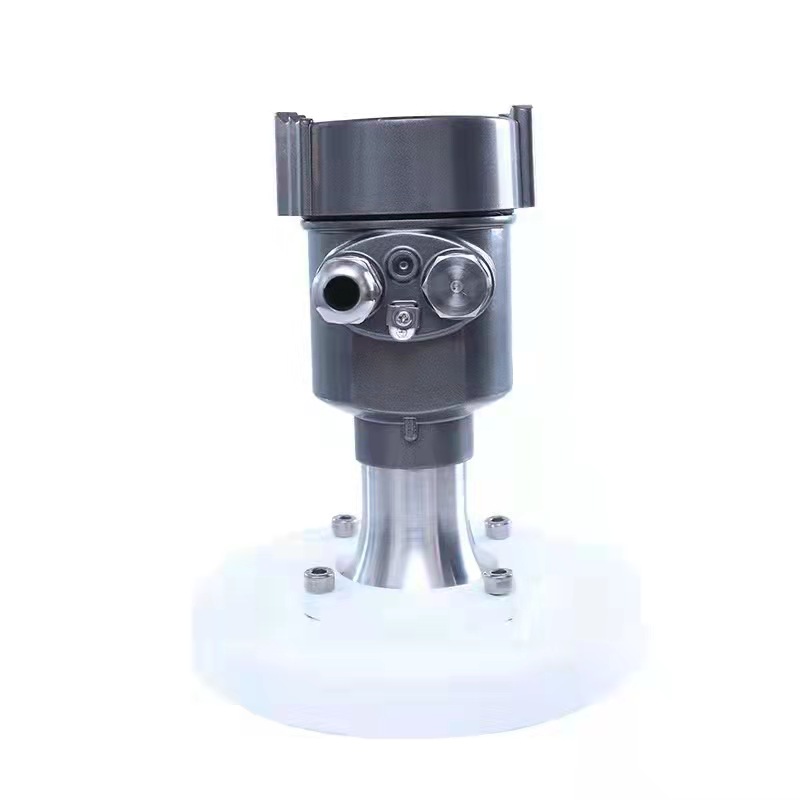

80GHz 雷達系列產品,是指工作在 76-81GHz 的調頻連續波(FPRD)雷達產品,支持四線制和 兩線制應用。多個型號,產品最大量程可以達到 120m, 盲區可以做到 8 cm 。由于它工作頻率 更高,波長更短,所以尤其適合固體應用,通過透鏡發射接收電磁波的工作方式,在高粉塵, 惡劣溫度環境下(+200℃) 具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式,使得安裝便 捷簡易。
80GHz 雷達系列的主要優勢如下:
基于自研的 CMOS 毫米波射頻芯片, 實現更緊湊的射頻架構, 更高的信噪比, 更小的盲區。
5GHz 工作帶寬,使產品擁有更高的測量分辨率與測量精度。
最窄 3°天線波束角,安裝環境中的干擾對儀表的影響更小,安裝更為便捷。
波長更短, 在固體表面具有更好的反射特性, 因而不需要特別的使用萬向法蘭來進行瞄準。
支持遠程調試與遠程升級,減少等待時間,提高工作效率。
支持手機藍牙調試,方便現場人員維護工作
通信與調試
在現場可以通過 LCD 進行儀表調試 ,也可以用選配的上位機軟件在 PC 端進行調試 。 FPRD705 與 PC 之間通過以下方式進行通訊:
1 、USB 轉 RS485 串口線(四線制) ;
2 、USB 轉 TTL 串口線(兩線制) ;
3 、USB 轉 Hart-modem (兩線制) 進行通信。也可用手機通過藍 牙調試,使現場調試更安全、方便。還可以在異地,通過遠程模塊的 4G 網絡進行遠程調試。
產品的中英文說明書:
9967ebe0944ad0dbf379e0b57541b562.pdf 中文
76-81GHz FMCW Level Radar Operating Instructions
c0b615aac5bd6ee84fcd82a21f0bf440.pdf English
